动力源DUMB-48-50H壁挂电源产品详情级配电结构，通信电源壁挂，高频开关壁挂式电源
动力源DUMB-48-50H壁挂电源产品详情 品牌:动力源 型号:DUMB-48-50H 1，控制器:DKD46 1台 2，整流器:DZY-48/50H2~4台 3，额定交流输入:AC220V:额定直流输出:DC48V/50A: 4，系统容量:100~200A 5，交流配电: 6，交流输入:单相220Vac两路,手动转换,三线制一火线L、零线N、保护地线PE 7，标准配置C级防雷器,1套: 8，交流输出:为整流模块配置开关断路器 9，直流输出分路(标准配置,可根据用户要求配置) 10，直流输出(下电)分路 11，一次下电(断路器):100A×1、63A×2、32A×2、20A×2 12，二次下电(断路器):20A×1、10A×2 13，系统直流输出应能承受8/20us,15kA或以上防雷能力 14，系统可接入两组电池:100A×2 动力源DUMB-48-50H壁挂电源产品详情，通信电源壁挂，高频开关壁挂式电源 动力源DUMB-48-50H壁挂电源产品配电结构

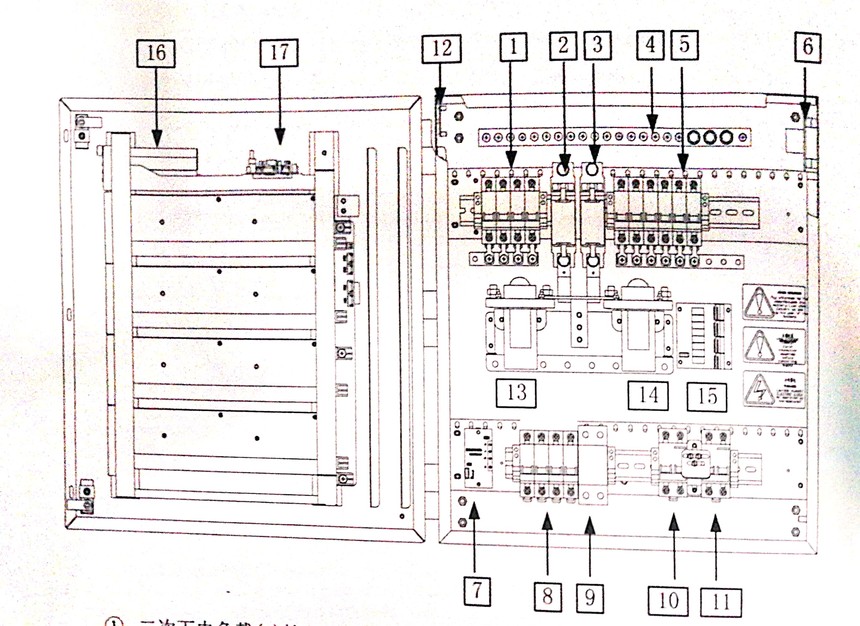

①二次下电负载（-）输入断路器:②电池1（-）输入断路器；③电池2（-）输入断路器；④两组电池及一二次下电负载（＋）输入端子； ⑤一次下电负载（-）输入断路器；⑥直流防雷板；⑦交流检测板； ⑧模块输入断路器；⑨C级防雷模块；⑩交流输入I；⑪交流输入Ⅱ；⑫直流分路检测板； ⑬二次下电直流接触器；⑭一次下电直流接触器；⑮8路干接点检测接口；⑯DKD46控制器；⑰转接板 动力源DUMB-48-50H壁挂电源产品配电结构，通信电源壁挂，高频开关壁挂式电源
