动力源DYZ-48/50C通信电源模块 动力源整流器动力源通信电源 ；简介

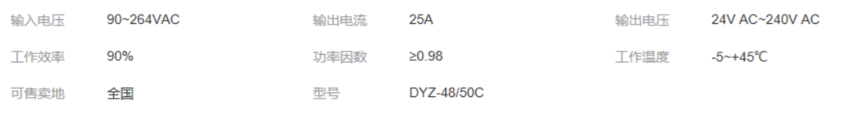

动力源DYZ-48/50C通信电源模块电路组成:辅助电源，主功率电路，PFC前级控制电路，DC/DC 后级控制电路，表头板控制电路，辅助电源

常见故障现象及分析:

当继电器不吸合，SDDY为0关后级，在继电器吸合电路上串2个常闭的99度断开的温度传感器，前级后级散热片各一个，当有一个断开时，继电器不吸合。

1. PFC欠过压保护部分

主要器件: N3D，NI

电路功能及原理:

A.交流采样经过N3B的5脚给N3D的12脚当电压低于13脚基准电压7.5V时14脚为低电位，PUSH为低82关机，282的1 0脚电压小于1.9财282关机。

B.当DCBUS电压过高给2821的10脚电压大于8V时282也关机。

2.温度检测及过温告警

C.主要器件:NT1NT2NT3NT4N8N11N18V8

电路功能及原理: NT HNT的4个采样点通过N8AN8 BN8CN8 D本跟随器，选出温度高的送N1 1敢大，由7脚送单片机4脚，同时经N1 1放大，NT NT为LM3的输出端

1 V对应1 0 0度，当温度为1 4度左右经N1 1放大7脚电压为5 V，当N1 1的3脚大于2脚5 V, OT电位高于VREF时，N18B的1脚低，V8导通C/S高于2 5V. 后级2895

关机。

3.风扇电路

主要器件: N28， N6，N26，N4, N18，V8, 3895

电路功能及原理:V1三极管在辅助电源15V作用下导通，风扇转动时产生的脉动波形，经N4A的I脚，变为高电平，经N4B的6脚电压大于5脚，7脚变为低电压。如果风扇停转，没有脉动波形N4A的1脚为地电位，N4B的7脚为高电位N18C的8脚大于9脚电压，14 脚为低电压，V8导通C/S为高电位，后级2859关机。

温度传感器采样信号随温度升高，N6B的5,，7脚电压升高，经N6B放大提高(3.17)的1脚电压使二脚电位升高风扇转速加快。N6A的作用是:开机后3脚高于2脚

1脚输出高电位使317的输出电压升高风扇全速转动，当电容充电完成后2脚电压高于3脚，1脚为低电位风机转速回复正常。当温度升高后N26A的3脚电压升高，当N4B的5脚电压大于6脚，7脚为高电位，风扇故障告警。N18C的8脚大于9脚，14 脚为地电位V8导通，CS为高电位后级2859关机。

4.基准电压及内外基准转换

主要器件: N25， N20，JL，2859

电路功能及原理:基准电压经过CPUV发出电压到NI0A的3脚经N25B的6,，7脚给N20A的3脚，经1, 2脚给JZ，给2895的20脚，当单片机发出外基准控制信号时，是通过CPP2经过N23B的7脚给CPUV到N10A的3脚给N25B的7脚输出为5脚电压，将内基准电位不再降低，7脚的电压经N20A的1脚给JZ，到2895的20脚。
