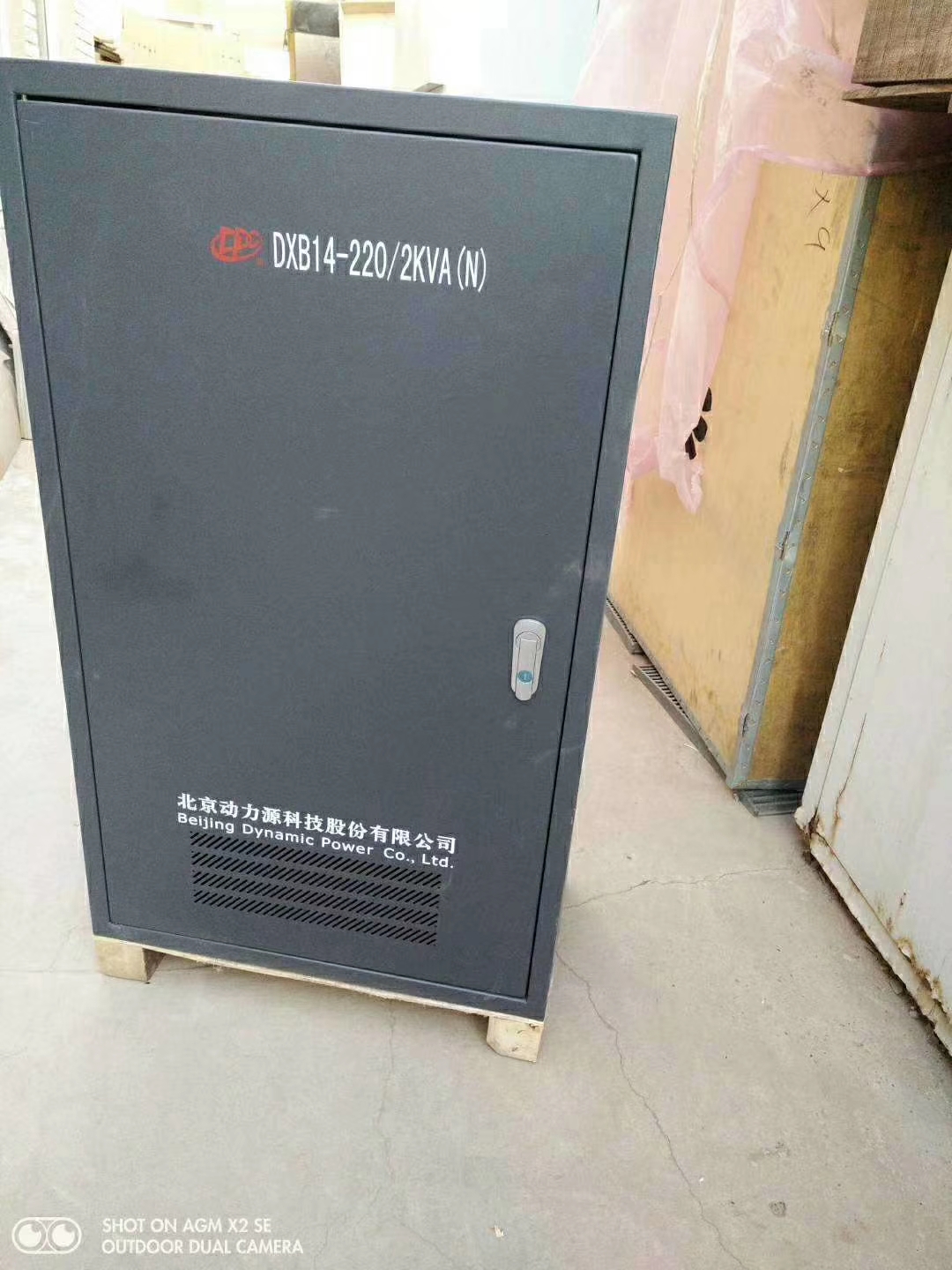

动力源DXB14-220一体化UPS电源柜2KVA

　　参数规格

　　动力源DXB14-220 2KVA(N)参数及说明，

　　一，动力源DXB14-220 2KVA(N)室内不间断电源系统开箱检查:

　　1、按装箱单检查设备主要配置、配件的品种、数量；

　　2、检查设备外表面应完好、无损；

　　3、检查机柜内应无异常情况。

　　二、动力源DXB14-220 2KVA(N)室内不间断电源系统安装:（室外安装请参考:附录一）

　　1）、机柜的两侧可与其它设备紧贴，但要充分考虑维修方便；

　　2）、将机柜在安装处定位，并用膨胀螺栓或预埋燕尾螺栓固定；

　　3）、连接电池:

　　注意:1）、连接电池时，其正、负极连线不能接错，否则有可能会造成逆变器、电池短路，损坏；

　　接。

　　2）、应先将设备输入的正、负极连线接好后，再与电池的正、负极相连4）、连接输出分路；

　　5）、连接交流进线；

　　注意:交流进线的火线和零线不能接错。

　　6）、系统地线；

　　注意:按规定连接保护地。

　　7）、动力源DXB14-220 2KVA(N)室内不间断电源系统安全检查:

　　①、输入、输出空开置于断开位置；

　　②、检查交流进出线端子间应无短路现象。

　　注意:若有短路现象，务请排除。

　　三、安装环境检查及通风:

　　通风:通风口不得有任何遮挡物。

　　四、动力源DXB14-220 2KVA(N)室内不间断电源系统交流容量及连线要求:

　　如机柜已安装完毕，则可准备交流输入电缆及正确接地。

　　1、交流输入线:按3～6A/mm2计算导线截面积，使用大于105℃的阻燃电缆:2、交流输出线:按3～6A/mm2计算导线截面积，使用大于105℃的阻燃电缆3、电池线:按2～4A/mm2计算导线截面积，使用大于105℃的阻燃电缆:电流按0.6CA计算

　　4、接地电缆应尽可能短。

　　五、动力源DXB14-220 2KVA(N)室内不间断电源系统电池连线要求:

　　1、有足够的空间安装和拆除电池；

　　2、使用铅酸蓄电池，应确保电池通风良好；

　　3、确保电池避开阳光或受热；

　　4、将电池电缆接于电池之前，应先接于主机；

　　5、确保电池隔离开关锁定在关断位置上确保电缆支撑妥当，防止电缆拉得过紧而损坏电池接线端子；

　　7、直观检查电池电缆是否都连接到正确的接线端子上。

　　友情提示:

　　1）、密封阀控电池任何时候都带电，必须小心对待；

　　2）、注意短路电流并非都是金属物坠落而引起，安装时不要佩带金属饰物，如项链、手表或戒指等。

　　六、动力源DXB14-220 2KVA(N)室内不间断电源系统接地:

　　1、保护接地装置通过支架、面板、紧固螺钉与机箱壳体应具有可靠的电气连接，连接电阻值≤0.1Ω，接地应使用铜质螺母，其直径≥M8，且具有明显的标志；2、放置电器单元的门，应设置接地保护。

　　七、动力源DXB14-220 2KVA(N)室内不间断电源系统设备开通:

　　！！！开通、调试前请与北京动力源科技股份有限公司或驻当地办事处联系。提示:开通前检查下列设备的状态应为:

　　（1）交流输入、输出空开应在断开位置

　　（2）各插接件插接良好，交流输出空开处于断开位置

　　（3）系统控制器线缆连接良好，指示灯无异常

　　（4）将电池隔离开关闭合。

　　动力源DXB14-220 2KVA(N)室内不间断电源系统开通步骤

　　1、通交流输入:

　　闭合系统上电池空开、交流输入空开:测量输入电压正常后，闭合逆变开关。测量输出电压。

　　2、切换功能测试:

　　断开电池空开，有交流输出电压:闭合电池空开，断开交流输入空开，有交流逆变输出电压。

　　3、接入用户负载:

　　闭合系统上的输出空开（或保险），依次闭合负载空开。

　　注意:我公司设备为交流输出为主，直流输出为辅的应急电源；严禁将直流输出带载BTS在标准配置中，直流输出仅为光端机供电。特殊要求需要在订单中体现，并设计特殊模块。

　　八、电池参数

　　1、电池种类:阀控式免维护铅酸电池；

　　2、电池容量:按用户要求；

　　3、电池型号:可根据用户决定；

　　建议:每六个月对蓄电池进行一次放电，有助于延长电池的使用寿命。

　　动力源DXB14-220 2KVA(N)室内不间断电源系统产品参数及说明，动力源UPS通信电源系统
