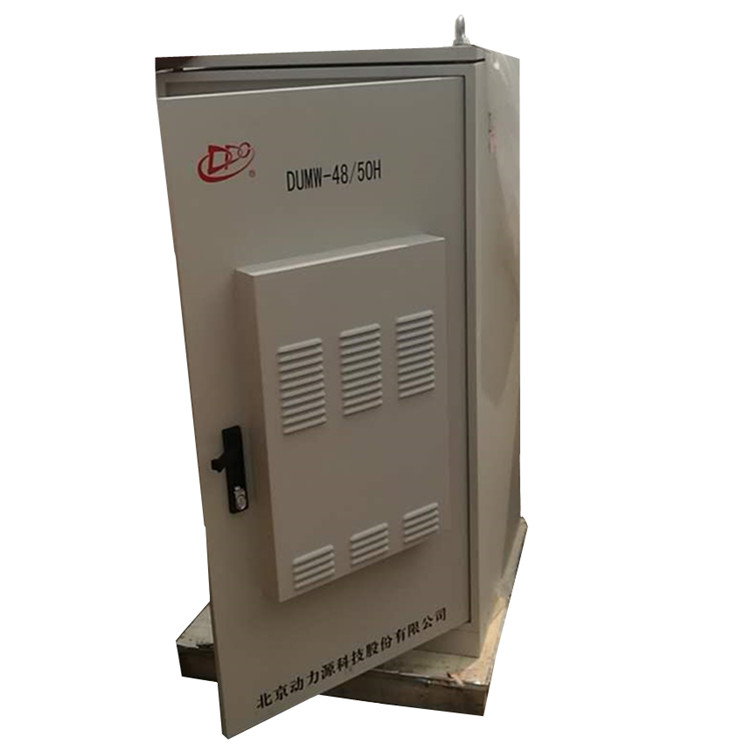

　动力源室外通信电源DUMW-48/50H户外48V通信电源柜

　　动力源室外通信电源DUMW-48/50H 应用参数 48V数字化系统

　　1.动力源DUMW-48/50H

　　交流输入三相380V/63A，1路可支持2路手/自动转换

　　2.动力源DUMW-48/50H

　　电池熔断器 熔断器250A，2路

　　输出分路 100A×4 一次下电，熔断器

　　63A×2，32A×2，10A×2 一次下电，断路器

　　63A×2，32A×2，10A×2 二次下电，断路器

　　3.动力源DUMW-48/50H电源柜整流器DUMW-48/50H

　　交流输入电压 单相90～300V

　　交流输入频率 50Hz±10%

　　直流输出电压电流 48V/30A

　　效率 93%

　　4.动力源DUMW-48/50H高频开关电源柜监控模块DKD31

　　工作电压 直流39V～60V

　　主要功能 系统检测、参数设置、电池维护、

　　故障记录、三遥功能、汉字液晶显示

　　动力源DUMC-48/30H电源柜系统参数:

　　稳压工作范围 -43～-58V

　　稳压精度 ≤±0.6%

　　均流误差 ≤±3%

　　技术参数

　　1.交流配电

　　交流输入三相380V/100A，1路可支持2路手/自动转换

　　2.直流配电

　　电池熔断器熔断器500A，2路 600A系统

　　熔断器300A，2路 300A系统

　　输出分路 100A×6 一次下电，熔断器

　　63A×2，32A×2，10A×2 一次下电，断路器

　　63A×2，32A×2，10A×2 二次下电，断路器

　　3.整流器DZY-48/50H

　　交流输入电压单相90～300V

　　交流输入频率 50Hz±10%

　　直流输出电压电流 48V/50A

　　效率 93%

　　4.控制器DKD31

　　工作电压直流39V～60V

　　主要功能系统检测、参数设置、电池维护、

　　故障记录、三遥功能、汉字液晶显示

　　5.系统参数

　　稳压工作范围 -43～-58V

　　稳压精度≤±0.6%

　　均流误差≤±3%

　　应用

　　应用于移动通信基站等需求小功率直流电源的场所,尤其适用于移动通信室内分布基站、BBU设备供电或接入网设备供电。

　　技术创新

　　●全数宇化交错PFC创新控制的有限双极性控制ZVS全桥拓扑、倍整流拓扑、双单片机实现全数字监控

　　●系统整流器采用功率因数校正技术,使输入的交流电流波形与输入的交流电压波形相同,相位一致，整机效率高,节省能源,降低运营成本

　　●系统整流器采用高频PWM控制变换技术, -方面减少了开关器件在高频开关过程中的功率损耗，提高了整机效率;另一方面减少了电磁干扰,可将电源系统安装在程控机房内

　　●系统采用民主均流技术,提高了系统工作的稳定与可靠性,因而减少了设备日常的工作维护

　　●系统采用微机控制、键盘操作,便于掌握使用,极大地方便了用户

　　●系统整流器采用智能风冷技术,冷却效果好,故障率低,可靠性高

　　●系统可对电池进行智能化的管理,有关电池的均充电压、浮充电压、充电限流值等参数可根据系统配置的电池性能通过控制器或系统进行连续设置,可对电池进行浮充、均充及电池试验

　　●整流器采用无I频变压器设计,体积小、量轻

　　●整流器体积小用空间小,交直流配电结构合理,便于操作、维护

　　●整流器采用了热插拔技术,可以在线安装或更换整流模块

　　●系统具有完善的防雷保护措施

　　●系统结构融入了等电位设计理念,简单巧妙的达到机柜通体等电位的设计要求,同时也提高了电磁兼容性能和系统防雷能力

　　●系统整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器过温保护等保护功能.
