动力源DXB14-220/X000(N)室内不间断电源安装技术要求部分

动力源DXB14-220/X000(N)室内通信UPS不间断电源设备安装技术要求部分

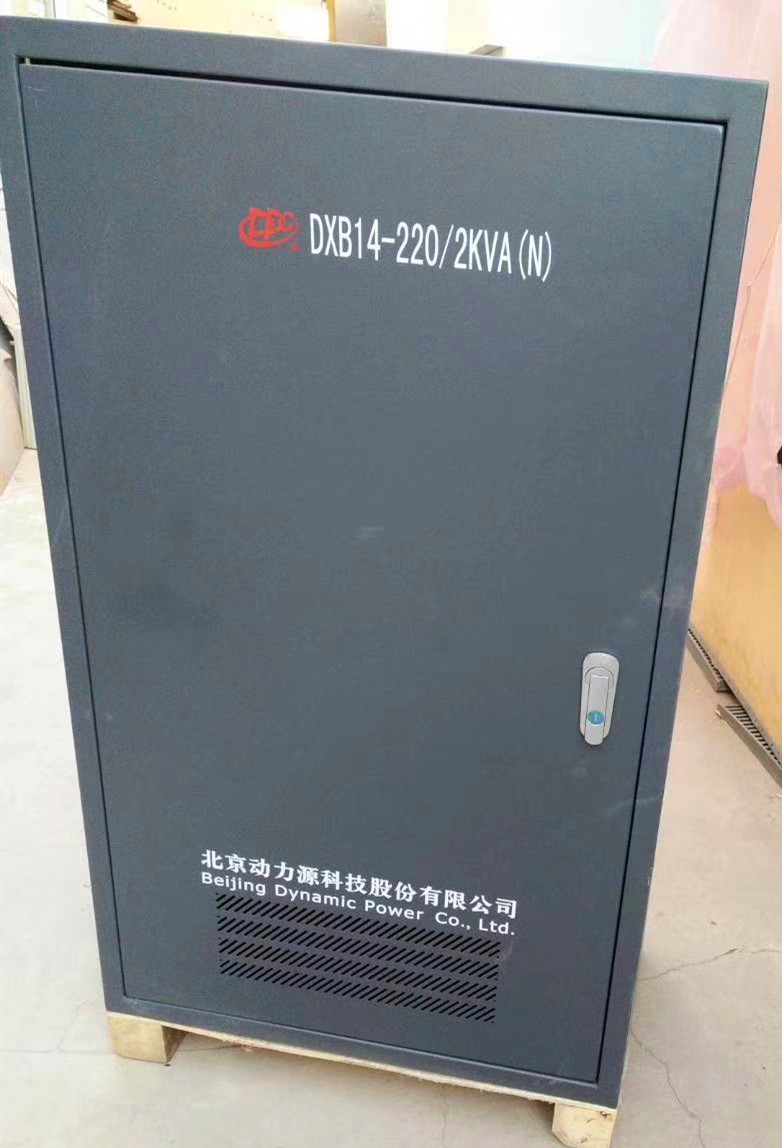

所安装电源电源柜大小:（高×宽×深）:1600mmX650mmX650mm，施工包括基础部分安装、设备及电源线路敷设安装，基础部分根据实际环境情况确定基础施工方式，安装类型要求提供H杆安装、地面角钢平台、预制件平台3种安装方式。今天我们先来看下H杆安装方式！

基础施工:基础是指水泥杆埋入地下的部分保证水泥杆在不发生下沉，或在受外力作用时不发生倾倒或变形。

基坑要求:深度1.5米左右，坑经稍大于电杆大端直径。埋深见下表。

立杆要求:

杆要正直，杆根左右偏差不超过5厘米。杆梢前后、左右倾斜，

水泥杆不得超过1/3梢径。

拉线要求:

＞拉线应根据杆的受力情况安装，拉线与杆的夹角一般为45°，拉线

坑的深度可按受力的大小决定，一般为1.2m～1.5m深。

＞拉线应缠绕紧密，各部尺寸符合规定。拉线应收紧、无松驰。拉线

螺旋用4.0铁线封固，地锚无锈蚀，分层填土夯实

＞同一基杆上装设多条拉线时，各条拉线的受力应一致。

＞采用镀锌线合股组成的拉线，其股数不应小于三股。

＞拉线无攀登物，拉线地锚出土地面附近无杂草。

＞拉线的制作需严格按照通信行业的相关标准执行。

注意:拉线钢丝扣丶花篮张紧调节螺丝丶平台固定螺丝等做好退扣防盗措施。
