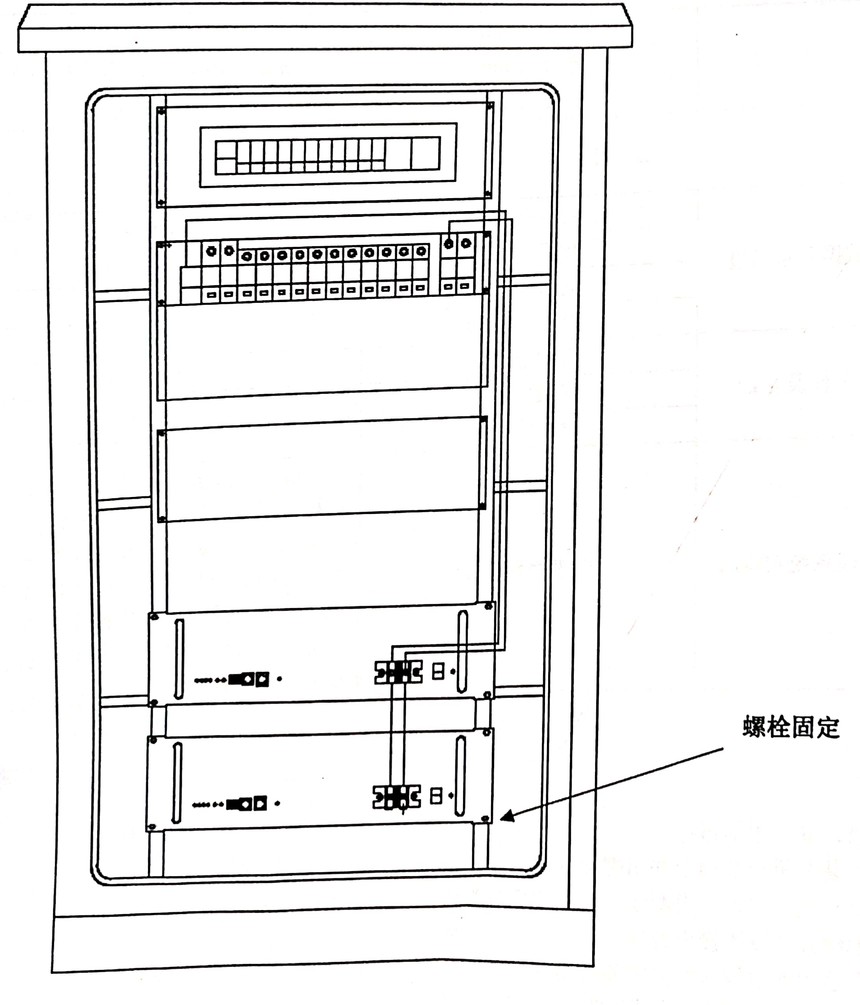

上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池安装指导，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组 上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池安装指导: 1，拆开货箱，取出TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组； 2，TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组安装在机柜插槽上并用螺栓固定； 3，连接机柜与48V50AH磷酸铁锂锂电池组连接电源线，根据线标分别连接机柜的正极和负极； 4，连接48V50AH磷酸铁锂锂电池组并并联连接电源线 5，连接动环监控通信线（如果需要应用此功能）； 6，ADD通信接口连接及通信地址设置:（专业人员方可操作） ①.通信接口连接:机并联时RS485接口作为并机通信接口，RS232接口作为上联通信接口。PC机或智能终端设备可以通过RS232接口读取任一并联 PACK 的电池数据（具体连接方式见说明书中电池组系统接线图） ②.通信地址设置:在进行多机并联通信操作时通过拨码开关进行通信地址设置，拨码开关位置在保护板插口的左边形状如图：“ 上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池安装指导，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组 |
”。拨码控制 是用二进制方式控制地址，地址0的定义为“
”（黑点是OFF状态，空白是ON状态，以下同），地址1的定义为“
”，地址2的定 义“
”为其他地址以此类推。BMS只有在复位后进行一次拨码地址的识 别，所以在有拨码地址更换时请复位BMS。拨码地址为0时，BMS配 置为单机工作模式；拨码地址为1时，BMS配置为主机工作模式；拨码地址为2至8时，BMS配置为从机工作模式。
