  华为BBS 4840Z锂电池基本原理，48V40AH磷酸铁锂锂电池，高频开关电源锂电池组

  1、 华为BBS 4840Z磷酸铁锂电池的结构：

  48V40AH（或50AH）磷酸铁锂锂电池是由正、负极板（正极为磷酸铁锂材料，负极为石墨材料）隔膜、电解液、极耳和铝塑膜组成。正负极板是电化学反应的区域；隔膜、电解液提供Li＋的传输通道，通过化成等工艺处理后电池极板表面会形成层致密的SEI膜（也叫固体电解质界面膜）；极耳是在电池导电时使用。橄榄石晶体结构的磷酸铁锂材料作为电池的正极通过粘结剂附着在铝箔上，为电池的充放电提供Li＋；正负极之间是聚乙烯隔膜（或者是聚丙烯和聚乙烯复合隔膜），它把正极与负极隔开，充放电过程中Li＋可以通过其孔隙，而电子e一和其它离子不能通过；石墨材料作为电池的负极，通过粘结剂附着在铜箔上，为电池的充电提供孔隙接收嵌入的Li＋。电池电解液的电解质是六氟磷酸锂。

2、48V40AH（或50AH）磷酸铁锂锂电池的工作原理：

  电池充电时，Li＋从磷酸铁锂材料中迁移到晶体表面，从正极板材料中脱出，在电场力的作用下，进入电解液，穿过隔膜，再经电解液迁移到负极石墨晶体的表面，然后嵌入负极石墨材料中与此同时，电子流通过正极的铝箔，经极耳、电池极柱、负载、负极极柱、负极耳流向负极的铜箔电极，再经导电体流到石墨负极，使负极的电荷达至平衡。电池放电时，Li＋从石墨晶体中脱嵌出来，进入电解液，穿过隔膜，再经电解液迁移到磷酸铁锂晶体的表面，然后重新嵌入到磷酸铁锂的材料中与此同时，电子经导电体流向负极的铜箔电极，经极耳、电池负极柱、负载、正极极柱、正极极耳流向电池正极的铝箔电极，然后再经导电体流到磷酸铁锂正极，使正极的电荷达到平衡。所以磷酸铁锂电池的基本原理，就是在充、放电过程中，对应的锂离子在正负极之间来回的嵌脱，完成对负载的供电。

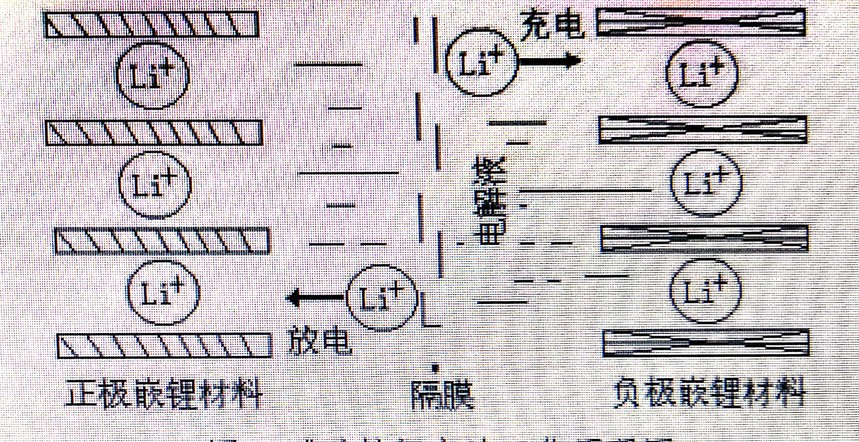

  48V40AH（50AH）磷酸铁锂锂电池工作原理图如下：

  电池反应公式方程式如下：
