动力源DUM-48/50C通信电源基本工作原理，动力源嵌入式系统，动力源48V600A高频开关电源动力源DUM-48/50C通信电源基本工作原理，动力源嵌入式系统，动力源48V600A高频开关电源 动力源DUM-48/50C通信电源基本工作原理 DUM-48/50C智能开关电源系统组成如图2-2所示。

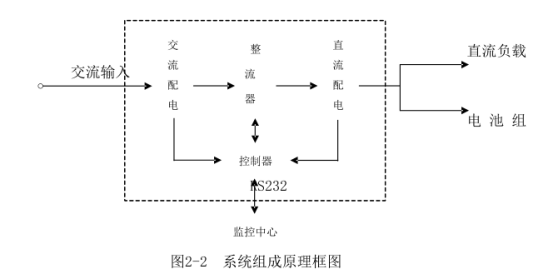

图2-2 系统组成原理框图 DUM-48/50C智能开关电源系统采用三相五线制交流输入， 交流配电单元将三相交 流电配接为单相电， 由相应整流器交流输入断路器分别为系统内整流器供电。 整流器把单相交流电整流稳压为稳定的直流电， 所有整流器并联输出。 电池组通过电池分路熔断器、 分流器、 直流接触器与整流器的输出并联， 然后由直流配电单元为直流负载供电。 交流供电状态、 整流器状态、 电池状态、 直流分路状态都由控制器检测、 控制。 系统具有RS232、 RS485智能通信端口， 可与监控中心连接构成集中监控系统。 动力源DUM-48/50C通信电源基本工作原理，动力源嵌入式系统，动力源48V600A高频开关电源 |
