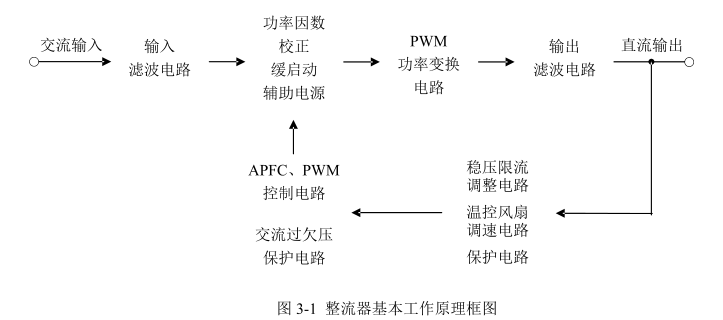

动力源DZY-48/50C整流模块工作原理及技术指标，动力源通信电源，动力源高频开关电源动力源DZY-48/50C整流模块工作原理及技术指标，动力源通信电源，动力源高频开关电源 动力源DZY-48/50C整流模块工作原理及技术指标 DZY-48/50C 型整流器采用了高频软开关有源功率因数校正及高频软开关 PWM 控 制变换技术， 使整流器输入功率因数高， 转换效率高。 DZY-48/50C 整流器采用民主均流工作方式， 可实现多台整流器并联均流工作， 可 构成 N+1 冗余的电源系统， 为用电设备提供可靠的直流电源。 DZY-48/50C 整流器还具有体积小， 重量轻， 交流输入电压适应范围宽等技术特点。 动力源DZY-48/50C整流模块工作原理 DZY-48/50C 整流器主要由输入滤波电路、 缓启动电路、 PFC 有源功率因数校正电 路， PWM 高频开关 DC-DC 变换电路、 输出整流滤波电路等部分组成。 其基本工作原理 框图如图 3-1 所示。
动力源DZY-48/50C整流模块各部分主要功能如下： 1. 输入滤波电路： 输入滤波电路由两级共模滤波电路组成， 一方面有效地降低了电 源内部高能量脉动电压和电流对外界电网的干扰， 另一方面也有效地降低了电网 高频杂波对电源的干扰。由熔断器和压敏电阻组成的防雷电路可防止雷击或电网 浪涌冲击。 2. 功率因数校正电路： 功率因数校正电路由升压式高频开关变换器和新型控制集成 电路组成。这种新型控制集成电路一方面可在宽电压范围内对输入电流进行功率 因数校正， 另一方面可以在轻载时保持稳定的输出。 PFC 及 PWM 电路在相同频 率下工作。 由于 PWM 变换器初级电流和 PFC 调整变换电路的输出电流在滤波 电解电容上有相互抵消的作用， 因此， 有效地降低了电解电容的纹波电流， 延长 了电解电容的寿命。 3. PWM 功率变换电路： PWM 功率变换电路采用移相全桥功率变换电路。 其控制 电路采用移相式调整电路， 它可保证开关管在半载以上功率段处于软开关范围， 从而提高了可靠性。 这种工作方式的另一个特点是动态响应快， 对电网的波动和 负载的波动能在 200 微秒之内完成调整， 从而提高了电源的调整特性。 4. 平均值民主均流电路： DZY-48/50C 整流器采用了平均值民主均流电路， 提高了 整流器的均流精度， 提高了可靠性。 5. 风扇温控调速电路： DZY-48/50C 整流器采用温控风扇调速控制。 温度传感器从 整流器散热器采集温度信号， 与风扇转速信号进行比较， 温控风扇调速电路控制 风扇转速始终跟踪散热器温度， 散热器温度越高， 风扇转速越快直到散热器温度 稳定。 如果风扇转速过低或停转， 保护电路将关闭电源进行过温保护。 风扇在适 宜的转速下工作， 有效地延长了风扇寿命。 动力源DZY-48/50C整流模块技术指标 1. 输入： 交流输入范围： 可工作范围： 110～300V 满负载工作范围： 154～300V 启动电压： 165V 输入电流波形失真度： ≤3% 开机浪涌电流： ≤20A 功率因数： ≥0.99 2. 动力源DZY-48/50C整流模块输出： 额定输出电压： 48V 直流输出稳压范围： 43～57.6V 额定输出电流： 50A（交流输入电压在154～300V） 最大输出电流： 55.0A（交流输入电压在154～300V） 稳压精度： 不超过直流输出电压整定值的±0.6% 电压调整率： 不超过直流输出电压整定值的±0.1% 电流调整率： 不超过直流输出电压整定值的±0.5% 均流误差： 当整流器的输出电流在50%～100%的额定电流范围内时， 其均分 负载电流不平衡度≤±5%额定电流值。 效率： ≥91.0% 3.动力源DZY-48/50C整流模块 可闻噪音： ≤55dB 4. 杂音电压： 电话衡重杂音电压： 300Hz～3400Hz ≤2.0mV 峰—峰值杂音电压： 0～20MHz ≤150mV 宽频杂音电压： 3.4KHz～150KHz ≤50mV 0.15 MHz～30MHz ≤20mV 6. 绝缘电阻： 在正常大气压条件下， 相对湿度为 90%， 试验电压为直流 500V 时， 整流器主回路的交流部分和直流部分对地、以及交流部分对直流部分的绝缘电阻 均不低于 10MΩ 。 6. 绝缘强度： a. 交流电路对地、 交流电路对直流电路能承受 50Hz、 2500V 的交流电压 1min， 无 击穿、 无飞弧现象， 漏电流≤30mA。 b. 直流电路对地能承受 50Hz、 500V 的交流电压 1min， 无击穿、 无飞弧现象， 漏电 流≤30mA。 7. 重量： 4.8kg 8. 外形尺寸（宽×深×高， mm）： 145×395×132.5
