 动力源DUM48/50H一体化智能高频开关电源系统可配置2~12整流模块（DZY-48/50H整流模块），配置可在100A~600A，最高可达到600A。

 动力源DUM48/50H一体化智能高频开关电源系统技术参数以及参数说明

1.交流配电

交流输入 三相380V/100A，1路 可支持2路手/自动转换

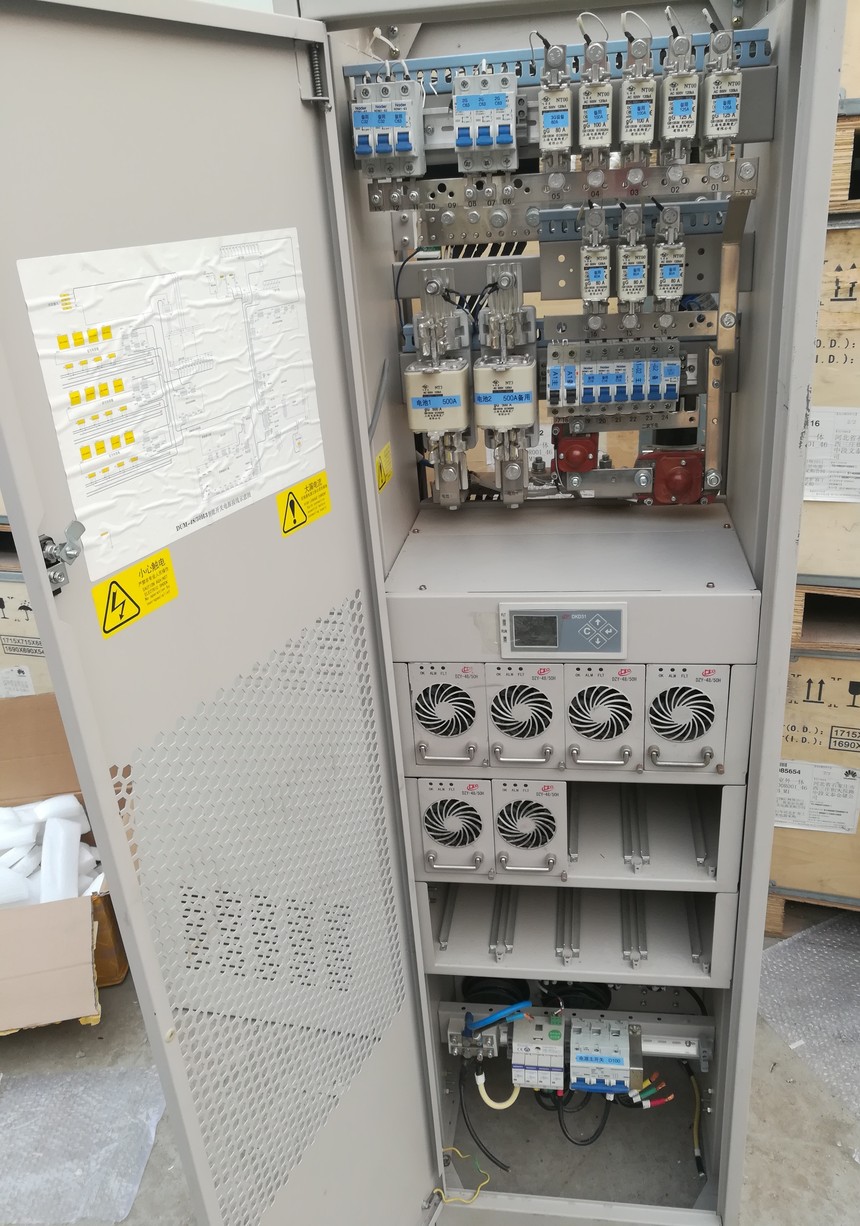

2.直流配电

电池熔断器 熔断器500A，2路 600A系统

熔断器300A，2路 300A系统

输出分路 100A×6 一次下电，熔断器

63A×2，32A×2，10A×2 一次下电，断路器

63A×2，32A×2，10A×2 二次下电，断路器
v>

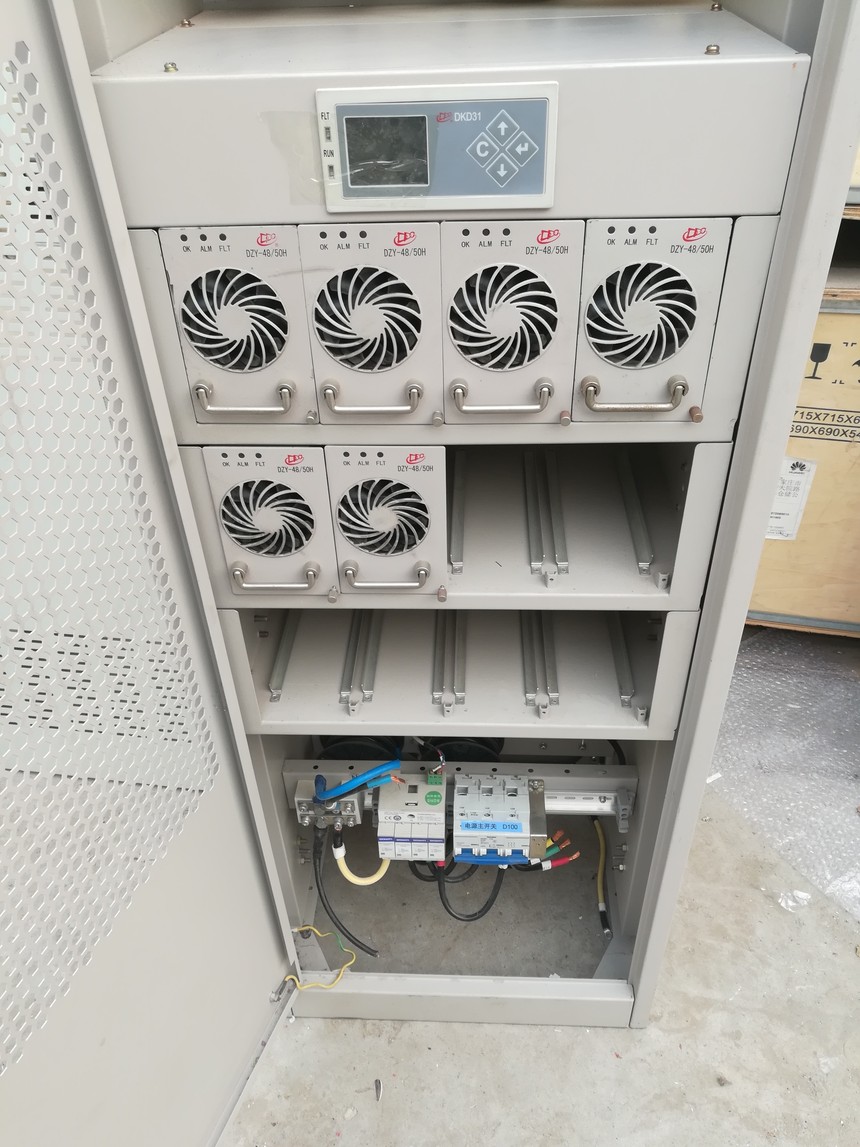

3.整流器DZY-48/50H

交流输入电压 单相90～300V

交流输入频率 50Hz±10%

直流输出电压电流 48V/50A

效率 93%

4.控制器DKD31

工作电压 直流39V～60V

主要功能 系统检测、参数设置、电池维护、

故障记录、三遥功能、汉字液晶显示

5.系统参数

稳压工作范围 -43～-58V

稳压精度 ≤±0.6%

均流误差 ≤±3%

 动力源DUM48/50H一体化智能高频开关电源系统说明书，动力源48V高频开关电源系统柜，动力源通信电源

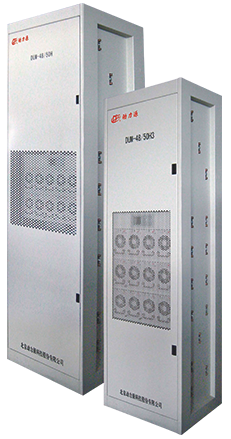

机械参数 (外形尺寸：宽×深×高 单位：mm 重量)

DUM-48/50H 机柜600×600×2000 80Kg

DUM-48/50H2 机柜600×400×1600 54Kg

DUM-48/50H3 机柜450×400×1600 42Kg

DZY-48/50H 整流器85×312×133 2.9Kg

DKD31 控制器130×37×65 0.9Kg

动力源DUM48/50H一体化智能高频开关电源系统特点：

01. 市电适用范围宽，适应我国不同地区电网的能力强，谐波小

02. 重量轻，体积小，便于搬运，节省机房空间，对机房承重要求低

03. 整流器采用有源功率因数校正技术，节省能源，减少运营费用

04. 整流器采用软开关变换技术，效率高，温升低，寿命长

05. 整流器静态功耗少，采用休眠节能工作方式可有效节省电能

06. 整流器采用无工频变压器设计，表面贴装工艺，体积小、重量轻

07. 电源系统采用平均和民主均流兼容使用技术，系统的可靠性高

08. 电源系统采用智能风冷技术，适应环境能力强，故障率低，风扇寿命长

09. 电源系统采用分布式计算机控制，可以在线安装或更换整流器

10. 具有完备的防雷电感应和防浪涌电压的保护装置

11. 具有故障自诊断功能，系统故障可及时定位，即刻上报

12. 系统参数软件校准，系统检测参数漂移自动校正，系统运行可靠稳定

13. 智能电池充放电维护管理技术，可有效延长电池寿命

14. 操作系统汉字显示，用键盘操作，系统状态及数据查询灵活方便

15. 控制器具有参数掉电保护功能，能储存大于100条历史故障记录

16. 具有智能通信接口和相应的通信协议，可实现本地和远方集中监控

17. 采用开放式模块化结构，便于安装、维护、扩容

18. 采用抽屉式插箱设计，可直接安装在19英寸标准机架中
