 动力源DUM-48/50H一体化室内通信电源的技术创新：

 ● 动力源DUM-48/50H交流输入适应能力强，适用我国不同地区使用，输入频率范围45～66Hz。 整流模块工作环境温度 宽，可在-40℃～70℃温度范围内工作

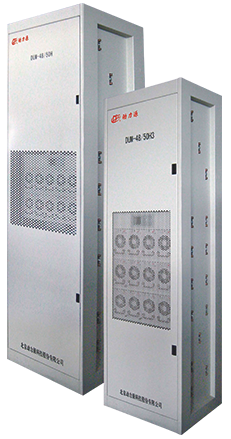

● 动力源机柜采用落到式安装，简单、灵活，三种外形尺寸符合不同用户的需求

● 动力源DZY-48/50H通信电源模块工作指示灯状态指示，维护人员能第一时间获得状态信息，符合中高端用户的需求。 智能网络化设计，提供RS485/RS232等多种通信接口和干接点告警接口，可实现远程集中监控，无人值守

● DZY-48/50H整流模块采用先进的软开关技术，体积小、重量轻、功率密度高

● 全数字化交错PFC创新控制的有限双极性控制ZVS全桥拓扑、倍整流拓扑、双单片机实现全数字监控

● 系统整流器采用功率因数校正技术，使输入的交流电流波形与输入的交流电压 波形相同，相位一致， 整机效率高，节省能源，降低运营成本

● 动力源DUMC-48/50H系统整流器采用高频PWM控制变换技术，一方面减少了开关器件在高频开关过程中的功率损耗，提 高了整机效率；另一方面减少了电磁干扰，电源系统安装在程控机房内

● 动力源DUMC-48/50H系统采用民主均流技术，提高了系统工作的稳定与可靠性，因而减少了设备日常的工作维护

● 动力源DUMC-48/50H系统可对电池进行智能化的管理，有关电池的均充电压、浮充电压、充电限流值等参数可根据系统 配置的电池性能通过控制器或遥控系统进行连续设置，可对电池进行浮充、均充及电池试验

● 动力源DUMC-48/50H系统结构融入了等电位设计理念，简单巧妙的达到机柜通体等电位的设计要求，同时也提高了电磁 兼容性能和系统防雷能力

● 动力源DUM-48/50H机柜柜体绿色环保。采用优良的滤波及屏蔽工艺，具有超低的电磁辐射；可在较宽的负载范围内，功率因数 高达0.998，输入谐波电流分量位于3%以下；冷却风扇依据负载大小自动调速，音响噪音小于55dB

● 网络配置合理，组网灵活，可满足用户特殊定制的要求

动力源DUM-48/50H一体化室内通信电源柜的参数：

1.交流配电
交流输入 三相380V/100A，1路 可支持2路手/自动转换

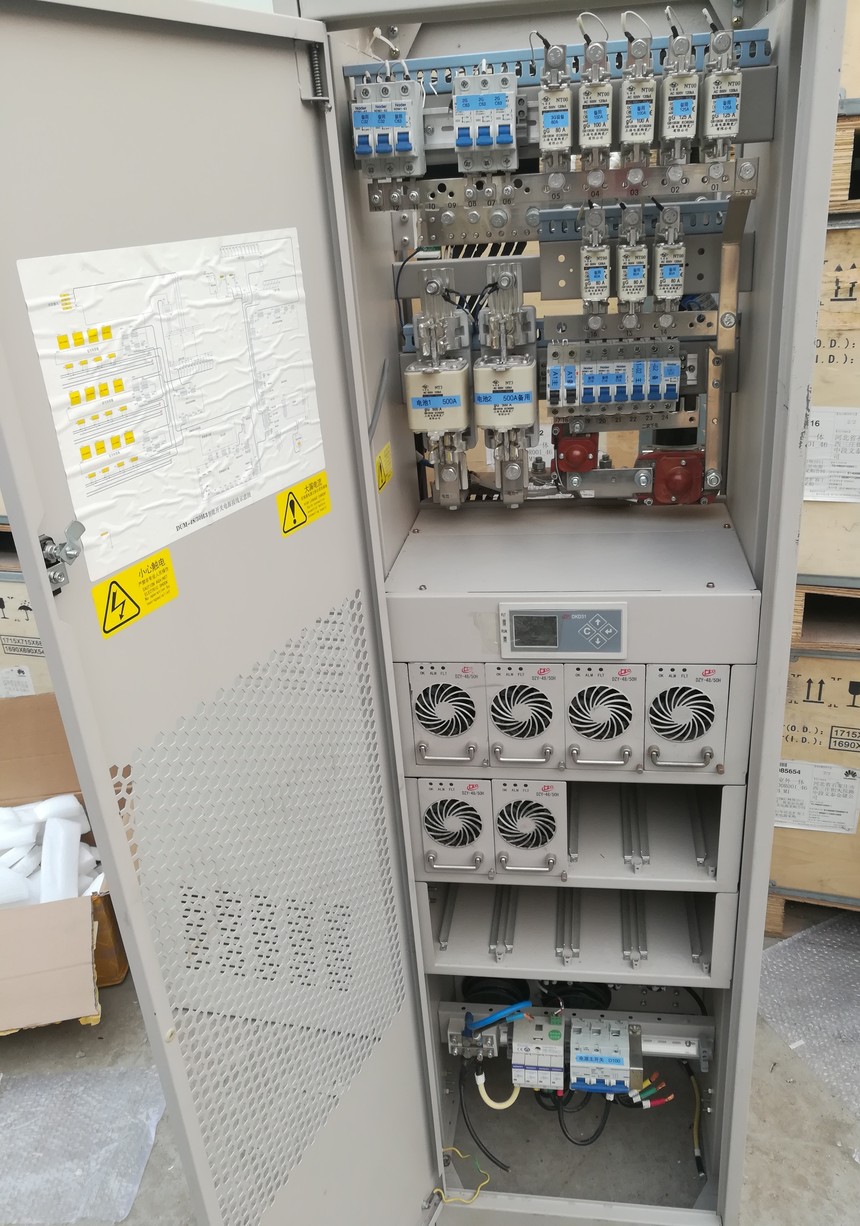

2.直流配电
电池熔断器 熔断器250A，2路
输出分路 100A×4 一次下电，熔断器
63A×2，32A×2，10A×2 一次下电，断路器
63A×2，32A×2，10A×2 二次下电，断路器

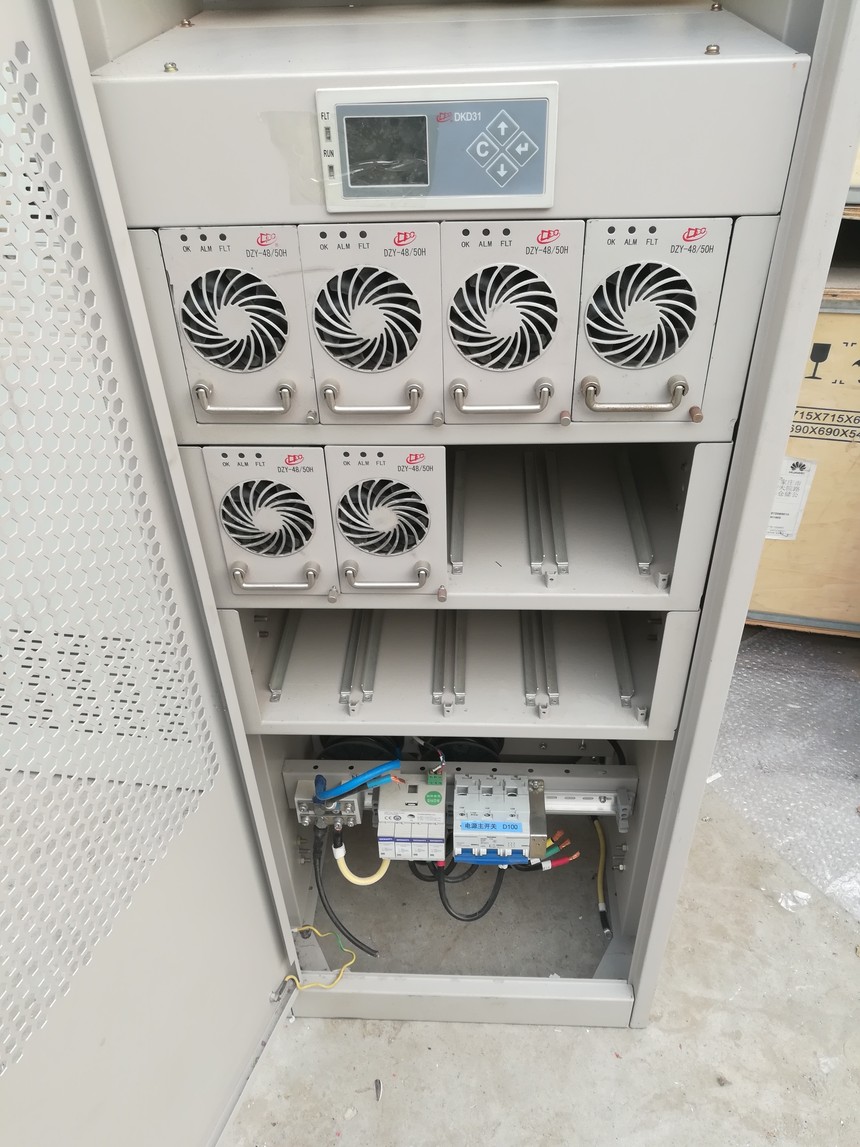

3.整流器DZY-48/50H
交流输入电压 单相90～300V
交流输入频率 50Hz±10%
直流输出电压电流 48V/50A
效率 93%
4.控制器DKD31
工作电压 直流39V～60V
主要功能 系统检测、参数设置、电池维护、
故障记录、三遥功能、汉字液晶显示
5.系统参数
稳压工作范围 -43～-58V
稳压精度 ≤±0.6%
均流误差 ≤±3%

 动力源DUM-48/50H一体化室内通信电源柜尺寸：

600X600X2000mm，重量在80KG，动力源DUM-48/.50H室内通信电源柜可交流输入 三相380/100A；整流器是单相90~300V，

直流输出是48V。
