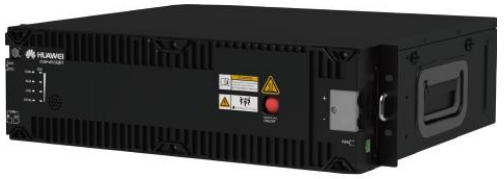

华为ESM-48V100B1磷酸铁锂锂电池激活步骤及应用说明，华为48V100A高频开关电源锂电池组，华为48V通信锂电池

 华为ESM-48V100B1磷酸铁锂锂电池激活步骤及应用说明，华为48V100A高频开关电源锂电池组，华为48V通信锂电池

 华为ESM-48V100B1激活步骤：

ESM 有以下三种激活方式，激活后 ESM 从休眠模式进入离线模式：

①PWR 激活：在 ESM 面板的 PWR 端子上输入 43.2V-58V 的直流电压持续≥5s

② MANUAL ON/OFF 激活：在 ESM 面板长按 MANUAL ON/OFF 按钮≥5s 且＜ 15s。 

③功率口激活：前面板功率端子输入 43.2V-58V 的直流电压持续≥5s。

注意事项：

① MANUAL ON/OFF 激活按钮属于接触式按钮，两次按键间隔时间应大于 0.5s，否则操作无 效。

②如果电池在充电/放电/离线模式中，通过 MANUAL ON/OFF 按钮使电池强制下电后，只有长 按激活按钮才能再次激活 ESM。

华为ESM-48V100B1磷酸铁锂锂电池应用说明：

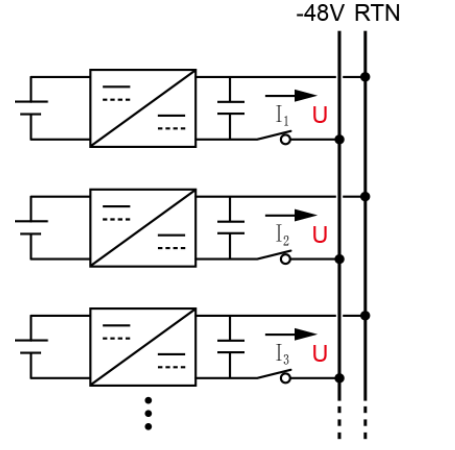

一丶并联应用；

ESM 支持并联应用，同步增加备电时间或备电功率： 单组 ESM 备电功率 4.8kW，

N 组并联支持的最大功率 P=min (4.8kW*N*支持最大功 率/KW，24kW)，2≤N≤32；

二丶在线扩容

通过 ESM 的维护模式功能，可满足现网电池不下电的情况，对系统进行在线扩容，保 障电池在扩容过程中不会出现市电停电而宕站。

三丶B类直通风应用

ESM 可满足 A/B 类环境条件下直通风应用，不能单独应用于上述 C/D 类环境。

如果要 用于 C 类环境，则需配合华为室外柜（IP 防护等级：IP34 或者以上）使用。

如果要用 于 D 类环境，则需配置高防护等级空调机柜，建议 IP55 以上。

大气腐蚀环境按照自然环境状态分类和定义，分为以下四个类型：

①A 类环境—— 即受控环境。指温湿度受控的室内（包括有人居住的房间），其空 气相对湿度能被控制在 65%以下的环境。

②B 类环境—— 即不受控环境。指温湿度不受控的房间内，或一般的室外环境（包 括只有简单遮蔽如遮阳棚），湿度偶然会达到 100%的情况。

③C 类环境—— 即恶劣环境。指海洋或污染源附近的陆地室外或只有简单遮蔽（如 遮阳棚）的环境。“海洋附近”指离海洋 0.5～3.7km 范围；“污染源附近”是指在 以下半径范围内的区域：距离盐水湖 3.7km，冶炼厂、煤矿、热电厂等重污染源 3km，化工、橡胶、电镀等中等污染源 2km，食品、皮革、采暖锅炉等轻污染 1km。

④D 类环境—— 即海洋性环境。指距离海岸边 500m 以内的陆地室外或只有简单遮 蔽（如遮阳棚）的环境，或海面上的环境。

四丶低温应用

①低温充电：ESM 不支持 0℃以下直接对电池进行充电，当电池最低温度＜0℃， ESM 会关闭充电回路，不能充电。 ESM 在低于 0℃环境下应用时，需要在机柜内增加加热盒，将电池温度加热到≥ 3℃，然后才能对电池进行充电。

②低温放电：ESM 不支持-20℃以下放电，当电池最低温度＜-20℃，ESM 会关闭放 电回路，不能放电。 ESM 在低于-20℃环境下应用时，需要在机柜内增加加热盒，将电池温度加热到≥ -17℃，然后才能对电池进行放电。

华为ESM-48V100B1磷酸铁锂锂电池尺寸：

442 mm×396 mm×130 mm（不含挂耳）

 482 mm×396 mm×130 mm（包含挂耳）

宽X深X高

（详情请电话咨询我）
