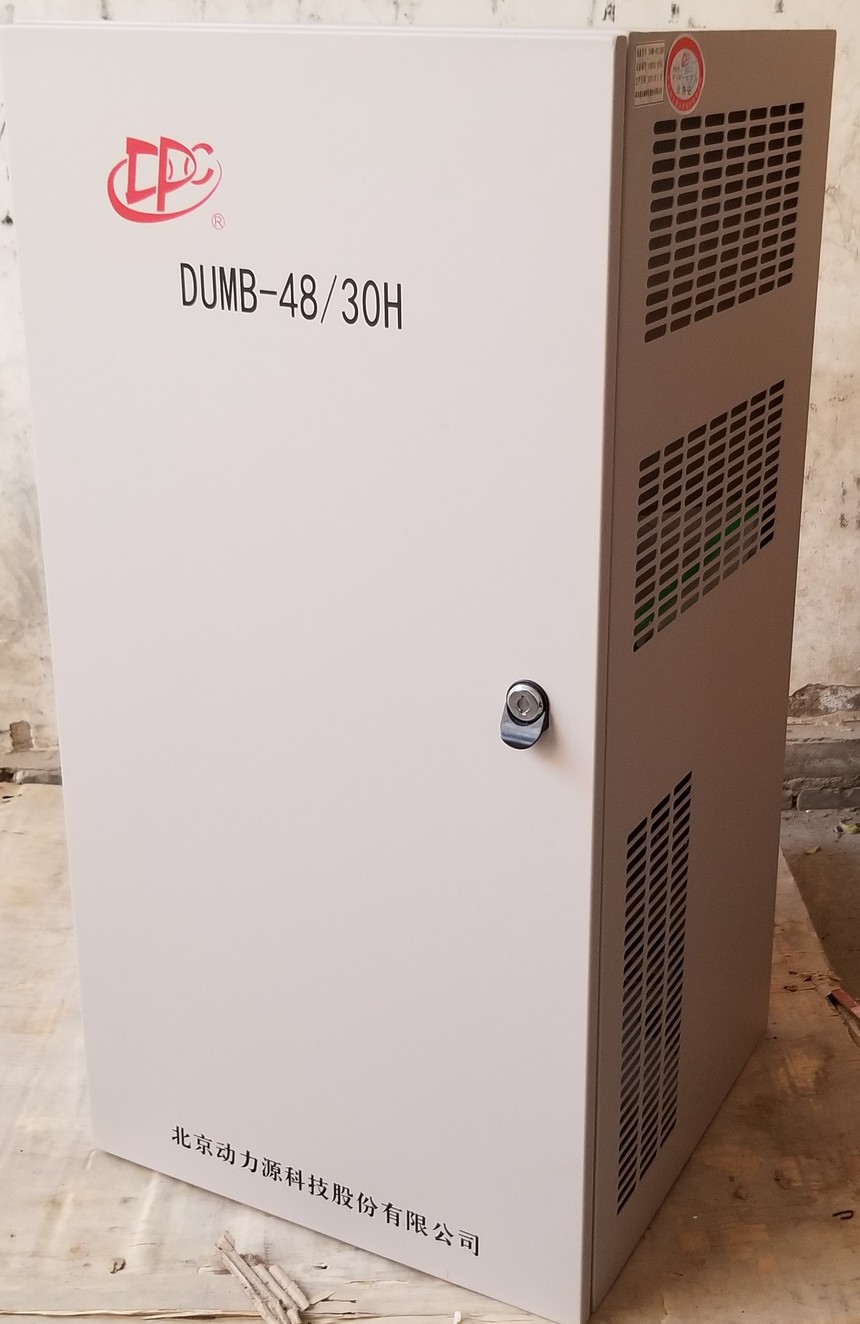

DUMB-48/30H动力源室内壁挂电源机柜
动力源通信电源DUMB-48/30H简介
DUMB-48/30H智能开关电源，是北京动力源科技股份有限公司集多年智能开关电源开发经验，根据信息产业部 行业标准，结合国内外供电状况和使用要求，设计、生产的高新技术产品。它与电池配接后将组成不间断直流 供电系统。
动力源通信电源DUMB-48/30H技术特色
● 全数字化交错PFC创新控制的有限双极性控制ZVS全桥拓扑、倍整流拓扑、双单片机实现全数字监控
● 系统整流器采用功率因数校正技术，使输入的交流电流波形与输入的交流电压 波形相同，相位一致，
整机效率高，节省能源，降低运营成本
● 系统整流器采用高频PWM控制变换技术，一方面减少了开关器件在高频开关过程中的功率损耗，
提高了整机效率；另一方面减少了电磁干扰，可将电源系统安装在程控机房内
● 系统采用民主均流技术，提高了系统工作的稳定与可靠性，因而减少了设备日常的工作维护
● 系统采用微机控制、键盘操作，便于掌握使用，极大地方便了用户
● 系统整流器采用智能风冷技术，冷却效果好，故障率低，可靠性高
● 系统可对电池进行智能化的管理，有关电池的均充电压、浮充电压、充电限流值等参数可根据系统
配置的电池性能通过控制器或遥控系统进行连续设置，可对电池进行浮充、均充及电池试验
● 整流器采用无工频变压器设计，体积小、重量轻
● 整流器体积小占用空间小，交直流配电结构合理，便于操作、维护
● 整流器采用了热插拔技术,可以在线安装或更换整流模块
● 系统具有完善的防雷保护措施
● 系统结构融入了等电位设计理念，简单巧妙的达到机柜通体等电位的设计要求，同时也提高了
电磁兼容性能和系统防雷能力
● 系统整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器
过温保护等保护功能 。
动力源通信电源DUMB-48/30H产品规格
系统容量
DUMB-48/50H 100A～300A 整流器2～6台
技术参数
1.交流配电
交流输入 三相380V/63A/3P，1路
交流输出 单相220V/10A断路器，1路
2.直流配电（DUMC-48/15H1（20H1））
电池 熔断器160A，2路
输出分路 一次下电 100A×4 熔断器
63A×2，32A×2，16A×2 断路器
二次下电 32A×2，16A×2，10A×2 断路器
3.整流器DZY-48/15H（20H）
交流输入电压 单相90V～300V
交流输入频率 45～65Hz
直流输出电压/电流 48V/50A
效率 93％
4.系统参数
稳压工作范围 -43V～-58V
稳压精度 ≤±0.6%
均流误差 ≤±3%

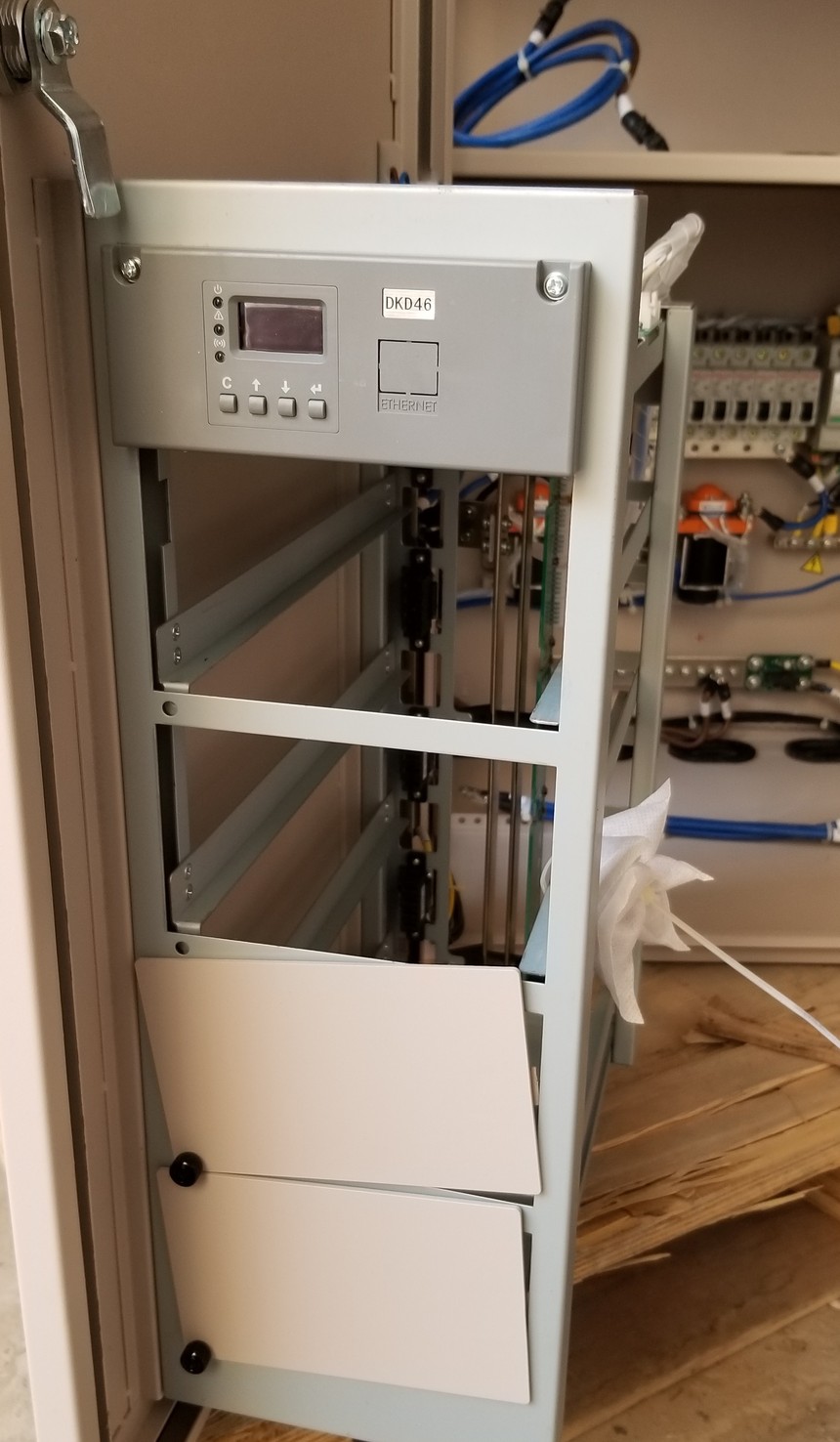

5.控制器DKD37（DKD39）
工作电压 直流39V～60V
主要功能 系统检测、参数设置、电池维护、
故障记录、三遥功能、汉字液晶显示
机械参数 (外形尺寸：宽×深×高 单位：mm 重量)
DUMB-48/50H 500×300×800 30Kg
DZY-48/50H 85×312×133 2.9Kg
DKD31 130×37×65 0.9Kg
动力源通信电源DUMB-48/30H产品应用
应用于移动通信基站等需求小功率直流电源的场所，尤其适用于移动通信室内分布基站、BBU设备供电或接入网设备供电。
